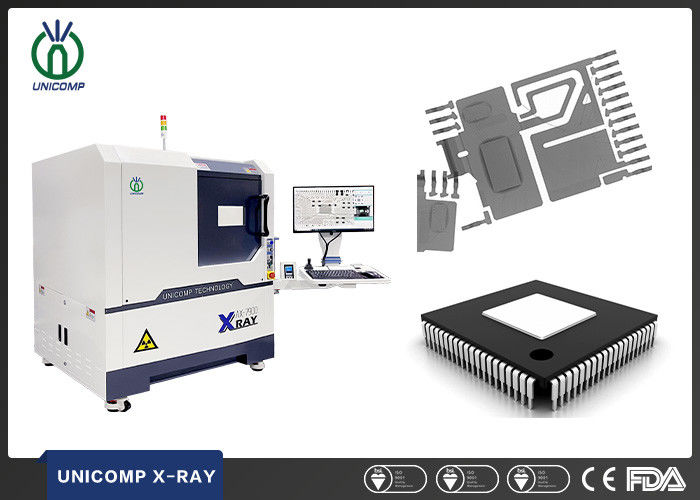

دستگاه اشعه ایکس Unicomp AX7900 برای EMS SMT PCBA BGA QFN CSP

سازگاری با CE FDA دستگاه اشعه ایکس Unicomp AX7900 برای EMS SMT PCBA BGA QFN CSP جوش

توضیحات:

لوله اشعه ایکس 90KV 5μm، آشکارساز FPD. ایستگاه کاری چند عملکردی، استاندارد حرکت چند محور XY با حرکت خم ± 60 ° (اختیاری).حرکت محور Z برای لوله اشعه ایکس و FPD برای افزایش / کاهش بزرگنمایی / FOV. سیستم موقعیت گذاری نقطه هدف مناسب. سیستم پردازش تصویر چند وظیفه DXI با برنامه ریزی XY برای روال های متعدد بازرسی تصویر. حداکثر منطقه بارگذاری 420mm x 420mm ، حداکثرناحیه تشخیص 380 × 380mm، با بزرگنمایی سیستم 300X

ویژگی ها:

لوله اشعه ایکس 90KV 5μm، شناسه FPD.

ایستگاه کاری چند عملکردی، حرکت چند محور X-Y. حرکت ±60° "Arc" ((اختیاری).

کنترل حرکت شامل: حرکت میز X/Y به علاوه حرکت لوله و آشکارساز محور Z، حرکت خم ±60° (اختیاری).

سیستم پردازش تصویر DXI چند کارکرده

عملکرد برنامه نویسی X/Y برای روال های متعدد بازرسی تصویر

حداکثر ناحیه بارگیری 420mm x 420mm، حداکثر ناحیه تشخیص 380 x 380mm، با ~ 300X System Magnification.

اندازه گیری اتوماتیک فضای خالی BGA و تولید گزارش.

کاربرد:

LED، SMT، BGA، CSP، فلیپ چیپ بازرسی.

نیمه هادی، قطعات بسته بندی، صنعت باتری.

قطعات الکترونیک، قطعات اتومبیل، صنعت فتوولتائیک.

آلومينيوم ريزش، قالب گيري پلاستیک

سرامیک، سایر صنایع ویژه

مشخصات:

تصاویر اشعه ایکس
