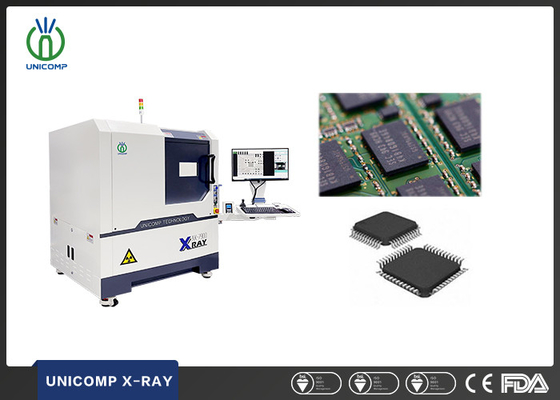

80KV/90KV الکترونیک دستگاه اشعه ایکس مکان دقیق ليزر برای بررسی نقص های داخلی تراشه
خواص اساسی
محل مبدا:
چین
نام تجاری:
UNICOMP
گواهینامه:
CE, FDA
شماره مدل:
AX7900
املاک تجاری
حداقل مقدار سفارش:
1SET
قیمت:
can negotiate
شرایط پرداخت:
T/T، L/C
توانایی تامین:
300 ست در ماه
خلاصه محصول
تشخیص کیفیت سیم سیم AX7900 الکترونیک Unicomp تجهیزات اشعه ایکس توضیحات دستگاه اشعه ایکس IC AX7900: لوله اشعه ایکس 90KV 5μm، آشکارساز FPD. ایستگاه کاری چند عملکردی، استاندارد حرکت چند محور XY با حرکت خم ± 60 ° (اختیاری).حرکت محور Z برای لوله اشعه ایکس و FPD برای افزایش / کاهش بزرگنمایی / FOV. سیستم م...
جزئیات محصول
برجسته کردن:
دستگاه اشعه ایکس الکترونیک 90KV,مکان دقیق دستگاه اشعه ایکس الکترونیک,دستگاه اشعه ایکس چیپ الکترونیک داخلی
,Precise Location Electronics X Ray Machine
,Chip Inner Electronics X Ray Machine
Name:
تجهیزات بازرسی اشعه ایکس Unicomp
Application:
SMT، EMS، BGA، الکترونیک، CSP، LED، فلیپ تراشه، نیمه هادی
Tube Voltage:
80KV/90KV
Industry:
صنعت الکترونیک
Size:
1200(L)x1200(W)x1500(H)mm
X-Ray Leakage:
< 1uSv/h
Weight:
1120 کیلوگرم
Power Consumption:
1 کیلو وات
توضیحات محصول
تشخیص کیفیت سیم سیم AX7900 الکترونیک Unicomp تجهیزات اشعه ایکس
توضیحات دستگاه اشعه ایکس IC AX7900:
لوله اشعه ایکس 90KV 5μm، آشکارساز FPD. ایستگاه کاری چند عملکردی، استاندارد حرکت چند محور XY با حرکت خم ± 60 ° (اختیاری).حرکت محور Z برای لوله اشعه ایکس و FPD برای افزایش / کاهش بزرگنمایی / FOV. سیستم موقعیت گذاری نقطه هدف مناسب. سیستم پردازش تصویر چند وظیفه DXI با برنامه ریزی XY برای روال های متعدد بازرسی تصویر. حداکثر منطقه بارگذاری 420mm x 420mm ، حداکثرناحیه تشخیص 380 × 380mm، با بزرگنمایی سیستم 300X
استفاده از دستگاه اشعه ایکس IC AX7900:
- LED، SMT، BGA، CSP، فلیپ چیپ بازرسی.
- نیمه هادی، قطعات بسته بندی، صنعت باتری.
- قطعات الکترونیک، قطعات اتومبیل، صنعت فتوولتائیک.
- آلومينيوم ريزش، قالب گيري پلاستیک
- سرامیک، سایر صنایع ویژه
ویژگی های دستگاه اشعه ایکس IC AX7900:
- لوله اشعه ایکس 90KV 5μm، FPD Detector.
- ایستگاه کاری چند عملکردی، حرکت چند محور X-Y. حرکت ±60° "Arc" ((اختیاری).
- کنترل حرکت شامل حرکت میز X/Y به علاوه حرکت لوله محور Z و حرکت آشکارگر، حرکت خم ±60° (اختیاری) است.
- سیستم پردازش تصویر DXI چند کارکرده
- عملکرد برنامه نویسی X/Y برای روال های متعدد بازرسی تصویر
- حداکثر ناحیه بارگیری 420mm x 420mm، حداکثر ناحیه تشخیص 380 x 380mm، با ~ 300X System Magnification.
- اندازه گیری اتوماتیک فضای خالی BGA و تولید گزارش.
مشخصات فنی AX7900
| ماده | تعریف | مشخصات |
| پارامترهای سیستم | اندازه | 1200 ((L) x1200 ((W) x1500 ((H) mm |
| وزن | 1120 کیلوگرم | |
| قدرت | 220AC/50Hz | |
| مصرف برق | 1kW | |
| لوله اشعه ایکس | نوع | بسته شده |
| حداکثر ولتاژ | 80kV/90kV | |
| حداکثر قدرت | 12W/8W | |
| اندازه نقطه | 5μm/15μm | |
| سیستم اشعه ایکس | تقویت کننده | FPD |
| مانیتور | ۲۲-LCD | |
| بزرگنمایی سیستم | 160 X/360 X | |
| منطقه ی تشخیص | حداکثر اندازه بارگیری | ۴۴۰ میلی متر × ۴۰۰ میلی متر |
| حداکثر.منطقه بازرسی | ۴۲۰ میلی متر × ۳۸۰ میلی متر | |
| نشت اشعه ایکس | <1μSv/h | |

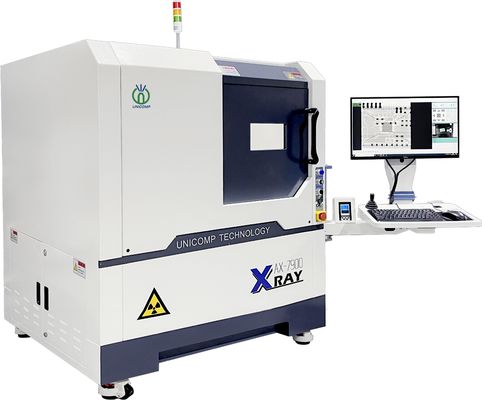

تصاویری از دستگاه اشعه ایکس IC AX7900:
