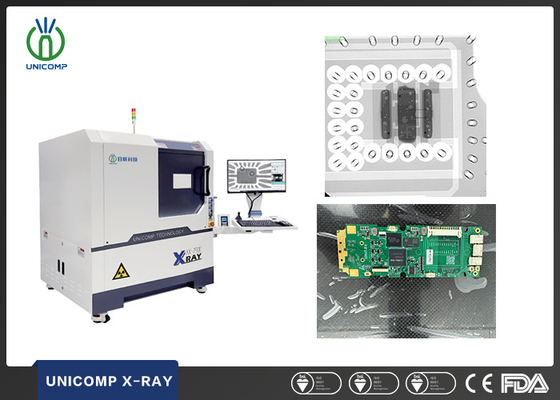

تجهیزات بازرسی اشعه ایکس برای PCB با مصرف برق 1.0KW 1280 L x1220 W x1615 H mm
خواص اساسی
محل مبدا:
چین
نام تجاری:
UNICOMP
گواهینامه:
CE, FDA
شماره مدل:
AX7900
املاک تجاری
حداقل مقدار سفارش:
1SET
قیمت:
can negotiate
شرایط پرداخت:
T/T، L/C
توانایی تامین:
300 ست در ماه
خلاصه محصول
تجهیزات بازرسی اشعه ایکس برای الکترونیک توضیحات دستگاه اشعه ایکس IC AX7900: این به طور گسترده ای در زمینه های مختلف از جمله BGA، CSP، Flip Chip، LED، فیوز، دیود، PCB، نیمه هادی، تولید باتری، ریخته گری فلز کوچک، ماژول های اتصال الکترونیکی، کابل ها،اجزای هوافضا، صنعت فتوولتائیک، به عنوان مثال. استفاده ...
جزئیات محصول
برجسته کردن:
1.0KW تجهیزات بازرسی اشعه ایکس,تجهیزات بازرسی اشعه ایکس برای PCB,تجهیزات بازرسی پرتو ایکس PCB
,X-Ray Inspection Equipment for PCB
,PCB X-Ray Inspection Equipment
Name:
دستگاه بازرسی اشعه ایکس Unicomp
Industry:
صنعت الکترونیک
Size:
1280(L)x1220(W)x1615(H)mm
X-Ray Leakage:
< 1uSv/h
Weight:
1100 کیلوگرم
Power Consumption:
1.0 کیلو وات
توضیحات محصول
تجهیزات بازرسی اشعه ایکس برای الکترونیک
توضیحات دستگاه اشعه ایکس IC AX7900:
این به طور گسترده ای در زمینه های مختلف از جمله BGA، CSP، Flip Chip، LED، فیوز، دیود، PCB، نیمه هادی، تولید باتری، ریخته گری فلز کوچک، ماژول های اتصال الکترونیکی، کابل ها،اجزای هوافضا، صنعت فتوولتائیک، به عنوان مثال.
استفاده از دستگاه اشعه ایکس IC AX7900:
- جدول بازرسی ابعاد بزرگ، نشان دادن لیزر برای موقعیت دقیق
- قابلیت کنترل دقیق، برنامه ریزی CNC، تنظیم خودکار موقعیت
- شیب FPD ±25° تنظیم می شود
- سیستم قفل الکترومغناطیسی امن
- سیستم کنترل دسترسی مبتنی بر اثر انگشت
- نظارت در زمان واقعی بر سطوح تشعشع
ویژگی های دستگاه اشعه ایکس IC AX7900:
- لوله اشعه ایکس 90KV 5μm، شناسه FPD.
- ایستگاه کاری چند عملکردی، حرکت چند محور X-Y. حرکت ±60° "Arc" ((اختیاری).
- کنترل حرکت شامل حرکت میز X/Y به علاوه حرکت لوله محور Z و حرکت آشکارگر، حرکت خم ±60° (اختیاری) است.
- سیستم پردازش تصویر DXI چند کارکرده
- عملکرد برنامه نویسی X/Y برای روال های متعدد بازرسی تصویر
- حداکثر ناحیه بارگیری 420mm x 420mm، حداکثر ناحیه تشخیص 380 x 380mm، با ~ 300X System Magnification.
- اندازه گیری اتوماتیک فضای خالی BGA و تولید گزارش.
مشخصات فنی AX7900
| ماده | تعریف | مشخصات |
| پارامترهای سیستم | اندازه | 1280 ((L) x1220 ((W) x1615 ((H) mm |
| وزن | 1100 کیلو | |
| قدرت |
AC 110/220V، 50/60Hz
|
|
| مصرف برق | 1.0kW | |
| لوله اشعه ایکس | نوع |
مهر و موم
|
| حداکثر ولتاژ |
0 ~ 90kV (قابل تنظیم)
|
|
| حداکثر قدرت |
8W
|
|
| اندازه نقطه | 85μm | |
| سیستم اشعه ایکس | تقویت کننده | FPD ((دتاکتور صفحه ی مسطح) |
| مانیتور | ۲۲-LCD | |
| بزرگنمایی سیستم | 160 X/360 X | |
| منطقه ی تشخیص | حداکثر اندازه بارگیری | ۴۴۰ میلی متر × ۴۰۰ میلی متر |
| حداکثر.منطقه بازرسی | ۴۲۰ میلی متر × ۳۸۰ میلی متر | |
| نشت اشعه ایکس | <1μSv/h | |
تصاویری از دستگاه اشعه ایکس IC AX7900:
