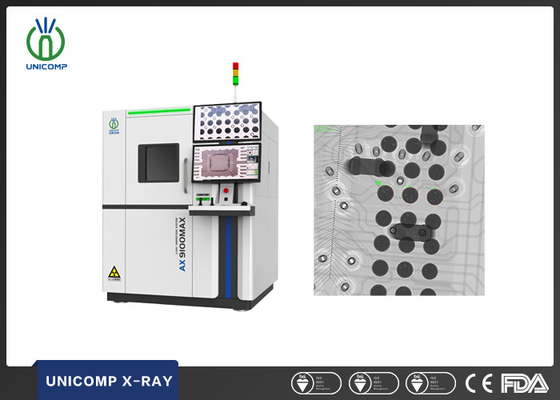

دستگاه اشعه ایکس لوله ایکس با اندازه نقطه فوکوس میکرون 130KV دستگاه Unicomp ارتقا یافته مدل AX9100MAX با دو کامپیوتر برای بازرسی PCB&BGA
خواص اساسی
محل مبدا:
چین
نام تجاری:
UNICOMP
گواهینامه:
CE, FDA
شماره مدل:
AX9100max
املاک تجاری
حداقل مقدار سفارش:
1 مجموعه
قیمت:
can negotiate
شرایط پرداخت:
L/C، T/T
توانایی تامین:
100 مجموعه در ماه
خلاصه محصول
این دستگاه در بسیاری از زمینه‌ها مانند BGA، CSP، Flip Chip، LED، فیوز، دیود، PCB، نیمه‌هادی، صنعت باتری، ریخته‌گری فلزات کوچک، ماژول‌های کانکتور الکترونیکی، کابل‌ها و صنعت فتوولتائیک به طور گسترده‌ای کاربرد دارد. زمینه‌های کاربرد عملکردها و ویژگی‌ها تصویر بازرسی خلاصه سیستم ابعاد دستگاه 1455(عرض)...
جزئیات محصول
برجسته کردن:
دستگاه اشعه ایکس 130KV
,دستگاه اشعه ایکس دو کامپیوتر
,دستگاه اشعه ایکس بازرسی BGA
X-Ray Tube Type:
نوع مهر و موم شده
Pixel Size:
84 میکرومتر
Pixel:
1536*1536
Footprint:
1455 (W) × 1760 (د) × 1945 (ساعت) میلی متر
Detector:
FPD با وضوح بالا
توضیحات محصول
این دستگاه در بسیاری از زمینه‌ها مانند BGA، CSP، Flip Chip، LED، فیوز، دیود، PCB، نیمه‌هادی، صنعت باتری، ریخته‌گری فلزات کوچک، ماژول‌های کانکتور الکترونیکی، کابل‌ها و صنعت فتوولتائیک به طور گسترده‌ای کاربرد دارد.
-
زمینه‌های کاربرد
-
عملکردها و ویژگی‌ها
-

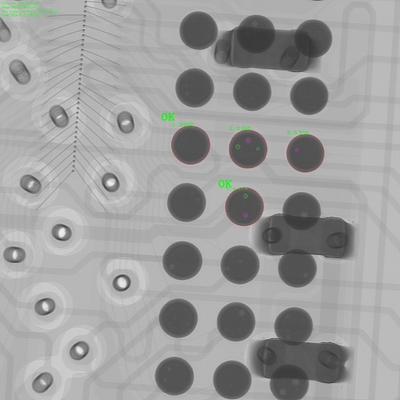

تصویر بازرسی
| خلاصه سیستم | |
| ابعاد دستگاه | 1455(عرض)×1760(عمق)×1945(ارتفاع) میلی‌متر |
| وزن دستگاه | 2400 کیلوگرم |
| منبع تغذیه |
AC 110~220V، 50/60Hz
|
| ابعاد بسته‌بندی | 1710(عرض)×1950(عمق)×1875(ارتفاع) میلی‌متر |
| وزن بسته‌بندی | 2600 کیلوگرم |
| مصرف برق | 4 کیلووات |
| تیوب اشعه ایکس | |
| نوع تیوب | نوع بسته |
| حداکثر توان خروجی | 65 وات |
| ولتاژ | 0 تا 130 کیلوولت (قابل تنظیم) |
| اندازه نقطه کانونی | کمتر یا مساوی 7 میکرومتر |
| سیستم تصویربرداری | |
| آشکارساز | FPD با وضوح بالا |
| اندازه پیکسل | 84 میکرومتر |
| مساحت تشخیص مؤثر | 129*129 میلی‌متر |
| نرخ فریم | 20 فریم بر ثانیه |
| پیکسل | 1536*1536 |
| بزرگنمایی سیستم | 1600X |
| نرم‌افزار | |
| بزرگنمایی و کوچک‌نمایی با یک کلیک | ناوبری سریع و خودکار ناحیه ROI |
| دنبال کردن نقطه ثابت در حین کج شدن FPD | دنبال کردن خودکار میز در حین کج شدن جداگانه محور |
| الگوریتم‌های بازسازی تصویر فوق‌العاده با وضوح بالا | بهبود هوشمندانه وضوح کلی تصویر با یک کلیک |
| مقایسه خودکار تصاویر | تنظیم هوشمندانه کنتراست کلی تصویر با یک کلیک |
| انواع الگوریتم‌های پردازش فیلتر | توابع پیش‌پردازش تصویر شارپ‌سازی، بهبود، معکوس کردن رنگ، حذف نویز |
| سیستم کنترل حرکت | |
| روش کنترل حرکت | دو جوی استیک، صفحه کلید و ماوس |
| حداکثر اندازه بارگذاری | φ620 میلی‌متر |
| حداکثر اندازه بازرسی | 600*450 میلی‌متر |
| بازرسی کج | حداکثر 60 درجه(تیوب و آشکارساز) |
| استیج هدف | چرخش افقی 360 درجه |
| کامپیوتر صنعتی | |
| مانیتور (دوگانه) | نمایشگر 27 اینچی 4K HD |
| سیستم عامل | ویندوز 10 64 بیتی |
| هارد دیسک | 1 ترابایت |
| رم | 16 گیگابایت |
| مدل پردازنده | پردازنده اینتل i7 |
| سایر ویژگی‌ها | |
| باز شدن درب | دستی |
| عملیات ایمنی | اینترلاک الکترومغناطیسی، چراغ هشدار و مانیتور لحظه‌ای نشت تشعشع |
| مدیریت دسترسی | سیستم مدیریت دسترسی اثر انگشت و پشتیبانی از دسترسی با رمز عبور |
| ایمنی اشعه ایکس | کمتر از 1 میکرو سیورت در ساعت (مطابق با تمام استانداردهای بین‌المللی) |
* مشخصات ممکن است بدون اطلاع قبلی تغییر کند. کلیه علائم تجاری متعلق به سازنده سیستم است.
-
