دستگاه اشعه ایکس NDT
جزئیات محصول
اشعه ایکس اسکنر
,دستگاه اشعه ایکس خودرو

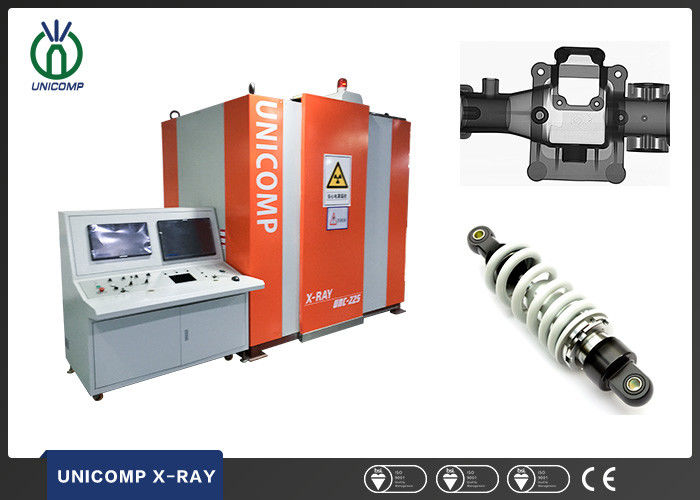

دستگاه اشعه ایکس کیفیت NDT Unicomp UNC225 با استاندارد ASTM EN12543 برای آزمایش نقص های کشنده شوک
ویژگی ها:
کابینت محافظ اشعه ایکس با سخت ترین مقررات بین المللی برای دستگاه های کاملا محافظ اشعه مطابقت دارد. کابینت کاملا مستقل است.از فولاد ساخته شده با محافظ کامل سرب.
مجهز به منابع اشعه ایکس از 160kV و یا منابع فوکوس میکرو تا 150kV
مجهز به آشکارساز صفحه مسطح دیجیتال (سطح های مختلف و وضوح در دسترس است).
کابینت طراحی شده با یک درب کشویی دوگانه برای بارگذاری ریخته با یک پنجره بازرسی سرب / شیشه ای.
درب بارگیری مجهز به پرده های نور ایمنی.
حرکت درب با سرعت بالا که توسط اینورتر کنترل می شود.
مدارهای ایمنی الکترونیکی کنترل شده توسط کنترل کننده چند عملکردی
اشعه اي اكس در چراغ هاي هشداردهنده که با مدار نقص نور پيچيده شده
کاربردها:
این به طور گسترده ای برای بازرسی از همه نوع کاسینگ،NDT برای حباب هوا،گسست و خارجی ناخواسته استفاده می شود. این تجهیزات برای اشیاء قابل استفاده برای NDT نقص های جوشکاری سیلندر و بدن،دیوار جانبی،پای،طناب فولادی تاج و کمربند فولادی از شوره ی لاستیکشکاف، گسسته شدن و سایر نقص ها در محورها، ظرف فشار، مواد آتش گیر، گلوله، لوله جوش و لوله پیچ خورده.
| پارامترهای سیستم | ابعاد | 2230mm*1582mm*2478mm ((L*W*H)) |
| وزن تجهیزات | 5T | |
| قدرت | 8KW | |
| حداکثر نفوذ ((AL/FE) | 150mm/25mm | |
| محدوده تشخیص | Φ500*800mm | |
| وزن بار | 100 کیلوگرم | |
| محیط کار | 5-40° ≤80%HR | |
| قدرت نصب | سیستم سه فاز پنج سیم AC380V | |
| میزان نشت دوز اشعه ایکس | ≤1uSv/h | |
| ژنراتور اشعه ایکس | ولتاژ لوله | 225kV |
| قدرت | 640W/1600W | |
| اندازه فوکال | 1.0mm/3.0mm | |
| دتکتور | منطقه تصویر | ۲۱۵ میلی متر × ۲۱۵ میلی متر |
| قطعنامه | 2.8LP/mm | |
| رصد کننده (FPD انتخاب) | منطقه تصویر | 250 میلی متر × 300 میلی متر |
| ماتریس پیکسل | 1792mm*2176mm | |
| اندازه پیکسل | 139μm | |
| نرخ فریم | 9fps ((1x1) 30fps ((2x2) | |
-
