PCBA میکرو فوکوس دسکتاپ X Ray دستگاه FPD تقویت کننده، پوشش 48mm x 54mm X-Ray
جزئیات محصول
سیستم بازرسی XBGA
,تجهیزات بازرسی BGA

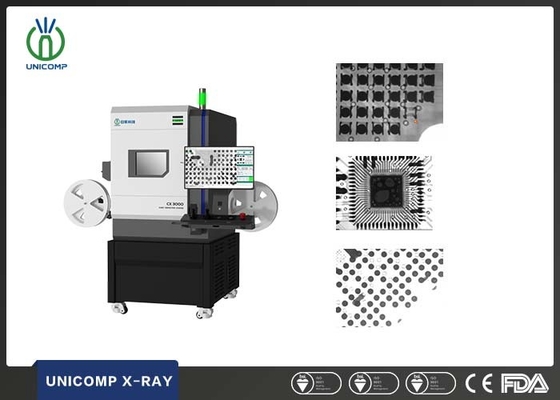

Benchtop Electronics PCBA میکرو فوکوس BGA X Ray Inspection Machine
خدمات ما
1. درخواست شما در عرض 12 ساعت پاسخ داده خواهد شد.
2. تولید اصلی به مشتریان، با قیمت رقابتی.
3. ما ارائه یک سال گارانتی، آموزش رایگان و حمایت از تمام تکنولوژی زندگی است.
4. ما می توانیم حمل و نقل توسط هوا، DHL، فدرال اکسپرس، UPS، و دریایی، و غیره برای شما ترتیب،
و به شما ردیابی NO را می دهد. پس از حمل و نقل
تیم خدمات پس از فروش 5.Well- آموزش دیده و حرفه ای برای حمایت از شما.
6.Manual با دستگاه بسته بندی می شود. این به شما نحوه استفاده از گام به گام ماشین را نشان می دهد.
7.اطلاعات فقط پس از پرداخت دریافت می شود.
| مورد | تعریف | مشخصات |
| پارامترهای سیستم | اندازه | 750 (L) x570 (W) x890 (H) mm |
| وزن | 300 کیلوگرم | |
| قدرت | 220AC / 50Hz | |
| مصرف برق | 0.5 کیلو وات | |
| اشعه ایکس | تایپ کنید | بسته شده |
| حداکثر ولتاژ | 100kV | |
| حداکثر قدرت | 200μA | |
| اندازه نقطه | 5 میکرومتر | |
| آشکارساز | تقویت کننده | FPD |
| پوشش اشعه ایکس | 48 میلیمتر x 54 میلیمتر | |
| وضوح | 208 لیتر / سانتی متر | |
| ایستگاه کاری | حجم حداکثر بارگیری | 200 میلیمتر x 200 میلیمتر |
| منطقه حداکثر نظارت | 200 میلیمتر x 200 میلیمتر | |
| نمایی زاویه دید | آرام چرخشی 360 درجه (اختیاری) | |
| نشت اشعه ایکس | <1μSv / h | |
ویژگی های بازرسی اشعه ایکس:
(1) پوشش ضایعات فرایند تا 97٪. نقص های قابل بررسی شامل: لحیم خالی، پل، کمبود لجن، حفره ها، اجزاء گمشده و غیره. به طور خاص، BGA، CSP و سایر دستگاه های مشترک جوش همچنین می توانند توسط X-Ray بررسی شوند.
(2) پوشش تست بالاتر. این می تواند جایی که چشم غیر مسلح و آزمون آنلاین را نمی توان بررسی کرد. مانند PCBA به دلیل خطا در نظر گرفته شده است، شکستن ردیابی درون PCB مشکوک، اشعه ایکس می تواند به سرعت بررسی شود.
(3) زمان آماده سازی آزمایش بسیار کاهش می یابد.
(4) می تواند سایر روش های تشخیص را می توان به طور قابل اعتماد تشخیص نقص، مانند: لحیم کاری خالی، سوراخ های هوا و ریخته گری ضعیف و غیره.
(5) دو لایه هیئت مدیره و چند لایه هیئت مدیره تنها یک چک (با عملکرد لایه).
(6) می تواند اطلاعات اندازه گیری مربوطه، مورد استفاده برای ارزیابی فرایند تولید را ارائه دهد. مانند ضخامت جوش لحیم کاری، اتصالات لحیم کاری تحت مقدار لحیم کاری.
تصاویر بازرسی:
-
اندازه گیری منحنی IC Unicomp AX9100MAX دستگاه اشعه ایکس با اندازه پیکسل 84μm و زاویه شیب 60 °
