خلاصه محصول
دستگاه بازرسی اشعه ایکس 90kV با کیفیت بالا Unicomp AX7900 برای آزمایش دقت کیفیت BGA توضیحات دستگاه اشعه ایکس IC AX7900: کاربرد گسترده ای در صنایع مانند BGA، CSP، Flip Chip، LED، فیوز، دیود، تولید PCB، نیمه هادی، باتری، ریخته گری فلز کوچک، ماژول های اتصال الکترونیکی، کابل ها،اجزای هوافضا، و فتوولتائی...
جزئیات محصول
برجسته کردن:
دستگاه تمیز کننده شابلون
,واشر شابلون
,پاک کننده استنسیل طرح مدولار
Power Supply:
AC 220 ولت، 50/60 هرتز
Voltage:
90 کیلو ولت
Size:
1215(L)x1325(W)x1700(H)mm
X-Ray Leakage:
< 1uSv/h
Geometric Magnification:
52X
توضیحات محصول
دستگاه بازرسی اشعه ایکس 90kV با کیفیت بالا Unicomp AX7900 برای آزمایش دقت کیفیت BGA
توضیحات دستگاه اشعه ایکس IC AX7900:
کاربرد گسترده ای در صنایع مانند BGA، CSP، Flip Chip، LED، فیوز، دیود، تولید PCB، نیمه هادی، باتری، ریخته گری فلز کوچک، ماژول های اتصال الکترونیکی، کابل ها،اجزای هوافضا، و فتوولتائیک، در میان سایر موارد.
ویژگی های دستگاه اشعه ایکس IC AX7900:
-
میز بازرسی بزرگ برای موقعیت دقیق
-
کنترل دقیق، برنامه ریزی CNC خودکار موقعیت
- FPD شیب ±25
- قفل الکترومغناطیسی ایمن
-
سیستم مدیریت دسترسی اثر انگشت
-
نظارت در زمان واقعی تشعشعات
مشخصات فنی AX7900
| ماده | تعریف | مشخصات |
| پارامترهای سیستم | اندازه | 1215 ((L) x1325 ((W) x1700 ((H) mm |
| وزن | 1240 کیلوگرم | |
| قدرت | 220AC/50Hz | |
| مصرف برق | 0.8kW | |
| لوله اشعه ایکس | نوع | بسته شده |
| حداکثر ولتاژ | 90kV | |
| حداکثر قدرت | 8W | |
| اندازه نقطه | 5μm | |
| سیستم اشعه ایکس | تقویت کننده | FPD |
| مانیتور | ۲۴-LCD | |
| بزرگنمایی سیستم | 52X | |
| منطقه ی تشخیص | حداکثر.مساحت بارگیری | ۶۰۰ میلی متر × ۵۲۰ میلی متر |
| حداکثر.منطقه بازرسی | 505mm x 440mm | |
| نشت اشعه ایکس | <1μSv/h | |

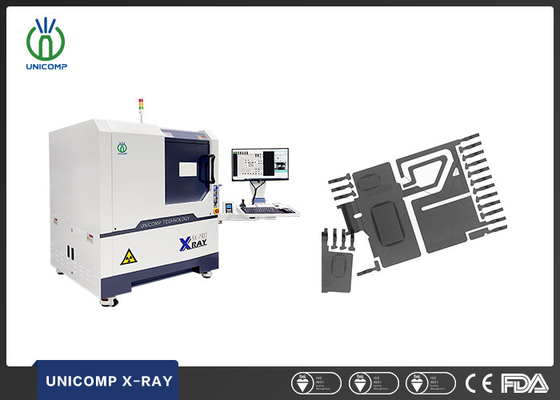

تصاویری از دستگاه اشعه ایکس IC AX7900:
توضیحات دستگاه اشعه ایکس IC AX7900:
این به طور گسترده ای در صنایع مانند BGA، CSP، Flip Chip، LED، فیوز، دیود، PCB، نیمه هادی، باتری، ریختن فلز کوچک، ماژول های اتصال الکترونیکی، کابل ها، اجزای هوافضا،و فتوولتائیک، از جمله
ویژگی های دستگاه اشعه ایکس IC AX7900:
-
میز بازرسی بزرگ برای موقعیت دقیق
-
کنترل دقیق، برنامه ریزی CNC، موقعیت گیری خودکار
- FPD شیب ±25
- قفل الکترومغناطیسی ایمن
-
سیستم مدیریت دسترسی اثر انگشت
-
نظارت در زمان واقعی تشعشعات
مشخصات فنی AX7900
| ماده | تعریف | مشخصات |
| پارامترهای سیستم | اندازه | 1215 ((L) x1325 ((W) x1700 ((H) mm |
| وزن | 1240 کیلوگرم | |
| قدرت | 220AC/50Hz | |
| مصرف برق | 0.8kW | |
| لوله اشعه ایکس | نوع | بسته شده |
| حداکثر ولتاژ | 90kV | |
| حداکثر قدرت | 8W | |
| اندازه نقطه | 5μm | |
| سیستم اشعه ایکس | تقویت کننده | FPD |
| مانیتور | ۲۴-LCD | |
| بزرگنمایی سیستم | 52X | |
| منطقه ی تشخیص | حداکثر.مساحت بارگیری | ۶۰۰ میلی متر × ۵۲۰ میلی متر |
| حداکثر.منطقه بازرسی | 505mm x 440mm | |
| نشت اشعه ایکس | <1μSv/h | |
تصاویری از دستگاه اشعه ایکس IC AX7900:
