خلاصه محصول

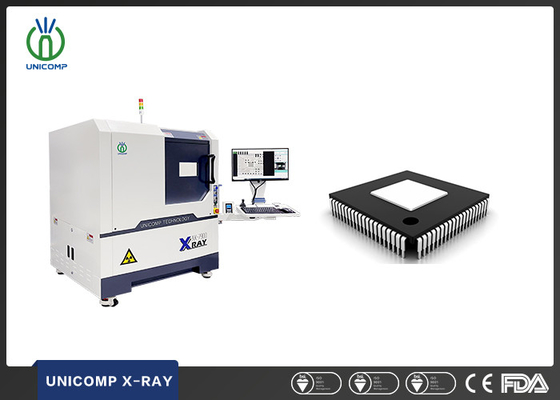

دستگاه اشعه ایکس 90 کیلو ولت با دقت بالا و زمان واقعی Unicomp AX7900 برای کنترل کیفیت PCBA توضیحات دستگاه اشعه ایکس IC مدل AX7900: این دستگاه به طور گسترده در صنایع مختلفی از جمله BGA، CSP، Flip Chip، LED، فیوز، دیود، PCB، تولید نیمه‌هادی، باتری‌ها، ریخته‌گری فلزات کوچک، ماژول‌های کانکتور الکترونیکی...
جزئیات محصول
برجسته کردن:
پاک کننده پنوماتیک
,دستگاه تمیز کننده شابلون
,پاک کننده استنسیل Unicomp
Voltage:
90 کیلو ولت
Power Supply:
AC 220 ولت، 60 هرتز
Size:
1215(L)x1325(W)x1700(H)mm
X-Ray Leakage:
< 1uSv/h
Power Consumption:
0.8 کیلو وات
Detector:
آشکارساز صفحه تخت (FPD)
Pixel Size:
84 میکرومتر
Geometric Magnification:
52X
Pixel Matrix:
1536*1536mm
توضیحات محصول
دستگاه اشعه ایکس 90 کیلو ولت با دقت بالا و زمان واقعی Unicomp AX7900 برای کنترل کیفیت PCBA
توضیحات دستگاه اشعه ایکس IC مدل AX7900:
این دستگاه به طور گسترده در صنایع مختلفی از جمله BGA، CSP، Flip Chip، LED، فیوز، دیود، PCB، تولید نیمه‌هادی، باتری‌ها، ریخته‌گری فلزات کوچک، ماژول‌های کانکتور الکترونیکی، کابل‌ها، قطعات هوافضا و همچنین فتوولتائیک مورد استفاده قرار می‌گیرد.
ویژگی‌های دستگاه اشعه ایکس IC مدل AX7900:
- نقطه‌یاب لیزری برای موقعیت‌یابی دقیق روی میزهای بازرسی در مقیاس بزرگ
-
کنترل دقیق، موقعیت‌یابی خودکار با برنامه‌نویسی CNC
- قابلیت چرخش FPD ±25 درجه
- قفل الکترومغناطیسی ایمن
-
سیستم مدیریت دسترسی با اثر انگشت
-
نظارت بر زمان واقعی تشعشع
مشخصات فنی AX7900
| مورد | تعریف | مشخصات |
| پارامترهای سیستم | اندازه | 1215(طول)x1325(عرض)x1700(ارتفاع) میلی‌متر |
| وزن | 1240 کیلوگرم | |
| برق | 220 ولت AC / 50 هرتز | |
| مصرف برق | 0.8 کیلووات | |
| تیوب اشعه ایکس | نوع | بسته |
| حداکثر ولتاژ | 90 کیلو ولت | |
| حداکثر توان | 8 وات | |
| اندازه نقطه | 5 میکرومتر | |
| سیستم اشعه ایکس | تقویت‌کننده تصویر | FPD |
| مانیتور | 24 اینچ LCD | |
| بزرگنمایی هندسی | 52 برابر | |
| منطقه تشخیص | حداکثر مساحت بارگذاری | 600 میلی‌متر x 520 میلی‌متر |
| حداکثر مساحت بازرسی | 505 میلی‌متر x 440 میلی‌متر | |
| نشت اشعه ایکس | <1 میکرو سیورت در ساعت | |
تصاویر بازرسی دستگاه اشعه ایکس IC مدل AX7900:
