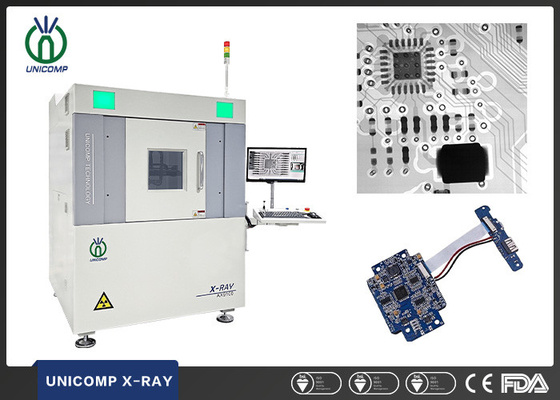

Microfocus AX9100 CNC نقشه برداری Unicomp X Ray 130kV برای مادربرد
خواص اساسی
محل مبدا:
چین
نام تجاری:
UNICOMP
گواهینامه:
CE, FDA
شماره مدل:
AX9100
املاک تجاری
حداقل مقدار سفارش:
1 ست
قیمت:
can negotiate
شرایط پرداخت:
T / T ، L / C
توانایی تامین:
300 مجموعه در هر ماه
خلاصه محصول
دستگاه بازرسی اشعه ایکس Unicomp AX9100 دارای گواهی CE/FDA برای چیپ ست مادربرد کامپیوتر BGA Soldering Void Qual امکانات: ● تیوب اشعه ایکس 90-130KV 7μm. ● سرعت بالا و میلیونها پیکسل FPD با وضوح بالا. ● بزرگنمایی 1000 برابر، تصویر زمان واقعی با کیفیت بالا. ● عملکرد یک دکمه با نمایش تصویر 2.5 بعدی. ● ع...
جزئیات محصول
برجسته کردن:
نقشه برداری CNC Unicomp X Ray
,مادربرد Unicomp X Ray
,دستگاه 130kV PCb X Ray
Name:
دستگاه بازرسی اشعه ایکس
Application:
SMT، EMS، BGA، الکترونیک، CSP، LED، فلیپ تراشه، نیمه هادی
Tube Voltage:
130 کیلو ولت
Industry:
صنعت الکترونیک
Size:
1350(L)x1250(W)x1700(H)mm
X-Ray Leakage:
< 1uSv/h
Weight:
1900 کیلوگرم
Power Consumption:
1.6 کیلو وات
توضیحات محصول
دستگاه بازرسی اشعه ایکس Unicomp AX9100 دارای گواهی CE/FDA برای چیپ ست مادربرد کامپیوتر BGA Soldering Void Qual
امکانات:
● تیوب اشعه ایکس 90-130KV 7μm.
● سرعت بالا و میلیونها پیکسل FPD با وضوح بالا.
● بزرگنمایی 1000 برابر، تصویر زمان واقعی با کیفیت بالا.
● عملکرد یک دکمه با نمایش تصویر 2.5 بعدی.
● عملکرد برنامه نویسی آفلاین، تشخیص حالت ناوبری.
● اتصال 7 محور، تشخیص شیب 70 درجه.
برنامه های کاربردی:
● SMT، BGA، CSP، Flip Chip، LED Detection.
● نیمه هادی، قطعات بسته بندی، صنعت باتری.
● قطعات الکترونیکی، قطعات خودرو، صنعت فتوولتائیک.
● ریخته گری آلومینیومی، قالب گیری پلاستیک.
● سرامیک، سایر صنایع خاص.
| خلاصه سیستم | |
| رد پا | 1420(W)×1580(D)×2000(H)mm |
| وزن دستگاه | 2640 کیلوگرم |
| منبع تغذیه | AC 110 ~ 220 ولت، 50/60 هرتز |
| اندازه بسته بندی تخته سه لا | 165(W)×180(D)×225(H)cm |
| وزن بسته بندی | 2800 کیلوگرم |
| مصرف برق | 3.0 کیلو وات |
| تیوب اشعه ایکس | |
| نوع لوله | مهر و موم شده |
| حداکثرقدرت | 40 وات |
| ولتاژ | 0 ~ 130 کیلو ولت (قابل تنظیم) |
| اندازه نقطه فوکوس | 7 میکرومتر |
| سیستم تصویربرداری | |
| آشکارساز | آشکارساز صفحه تخت (FPD) |
| اندازه پیکسل | 85 میکرومتر |
| منطقه تشخیص موثر | 130*130 میلی متر |
| نرخ فریم | 20 فریم بر ثانیه |
| پیکسل ماتریس | 1536*1536 |
| بزرگنمایی سیستم | 1600X |
| نرم افزار | |
| اندازه گیری خودکار | BGA Soldering Voids اندازه گیری خودکار و پشتیبانی از خروجی داده/گرافیک |
| ابزارهای اندازه گیری چندگانه | پشتیبانی از اندازه گیری فاصله، زاویه، قطر، چند ضلعی، میزان پر شدن PTH و غیره |
| حالت CNC | بازرسی قابل برنامه ریزی CNC، عملکرد آسان و کاربر پسند |
| نمایش زمان واقعی | نمایش بیدرنگ داده های کاری ولتاژ، جریان، زاویه، تاریخ و غیره |
| جهت یابی | سیستم موقعیت یابی مناسب نقطه هدف |
| سیستم کنترل حرکت | |
| کنترل حرکت | جوی استیک، صفحه کلید و ماوس |
| حداکثرمنطقه بارگیری / وزن | Ф570 میلی متر / 10 کیلوگرم |
| حداکثرمنطقه بازرسی | 450*450 میلی متر |
| نماهای مایل | حداکثرفیلتر 55 درجه (FPD) / چرخش 360 درجه (جدول) |
| دستکاری کننده | 7 محور با X1 / X2 / Y / Z1 / Z2 / T (55 درجه) / R (360 درجه) |
| کامپیوتر صنعتی | |
| نظارت کنید | نمایشگر 22 اینچی FHD LCD |
| سیستم عامل سیستم | ویندوز 10 64 بیت |
| هارد دیسک | 1 ترابایت |
| رم | 8 گیگابایت |
| مدل CPU | پردازنده اینتل i7 |
| ویژگی های دیگر | |
| ذخیره انرژی | هنگامی که بیش از 5 دقیقه از کار خارج شود، اشعه ایکس به صورت خودکار خاموش می شود |
| عملیات ایمنی | اینترلاک الکترومغناطیسی و چراغ هشدار دهنده |
| مدیریت مرجع | بزرگنمایی رمز عبور |
| ایمنی اشعه ایکس | <1μSv/h (با تمام استانداردهای بین المللی مطابقت دارد) |
| * مشخصات ممکن است بدون اطلاع قبلی تغییر کند، همه علائم تجاری متعلق به سازنده سیستم است. | |
تصاویر آزمایشی:
