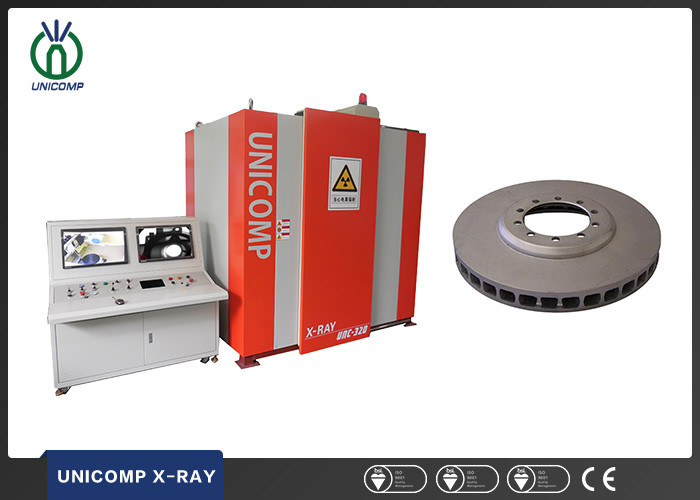

قطعات ضعیف خودرو قطعات ماشین بازرسی اشعه ایکس 320KV Unicomp
جزئیات محصول
قطعات خودرو دستگاه بازرسی اشعه ایکس
,دستگاه بازرسی اشعه ایکس با خرابی کم
,اسکنر اشعه ایکس 320KV صنعتی
بازرسی دقیق ریخته گری دقیق پویا سیستم تصویر اشعه ایکس در زمان واقعی
UNC320 جدیدترین سیستم استاندارد است.چه در حال بررسی اجزای کوچک یا بزرگ باشید ، UNC320 بهترین گزینه برای مشتریانی است که به یک سیستم جمع و جور با قابلیت های منحصر به فرد که معمولاً در سیستم اشعه ایکس یا CT بزرگتری در دسترس است ، نیاز دارند.
قابلیت های سیستم
بازرسی اشعه ایکس 2D پیشرفته
حداکثر وضوح کلی سیستم: 5 میکرون ~
قطر 50 سانتی متر x 80 سانتی متر پاکت قسمت اسمی بلند
برنامه جامع کسب ، پردازش و بایگانی با رابط کاربر پسند
توابع پردازش و اندازه گیری تصویر با عملکرد بالا
قالب تصویری چندگانه غیر اختصاصی
منبع ایکس ری
میکرو فوکوس اشعه ایکس لوله
محدوده ولتاژ: 320 کیلوولت
حداقل اندازه نقطه کانونی: ~ 5 میکرون
منیپولاتور
حداکثر وزن نمونه: 150 کیلوگرم
کابینت
ابعاد خارجی: 2290mm * 1604mm * 2598mm (L * W * H)
ویژگی های کابینت: روشنایی داخلی ، درب ورودی کشویی ، پنجره مشاهده شیشه سرب
مشخصات دقیق بسته به لوله ، آشکارساز و سایر تنظیمات اختیاری متفاوت است.
| پارامترهای سیستم | |
| ابعاد | 2100mm * 1720mm * 2470mm (L * W * H) |
| وزن تجهیزات | 3.5T |
| قدرت | 6 کیلو وات |
| حداکثر نفوذ (AL / FE) | 100 میلی متر / 20 میلی متر |
| دامنه تشخیص | Φ500 * 800 میلی متر |
| وزن بار | 50 کیلوگرم |
| محیط کار | 5-40 ≤ ≤80 H HR |
| منبع تغذیه | سیستم سه فاز پنج سیمه AC380V |
| میزان دوز نشت اشعه ایکس | μ1μSv / ساعت |
| ژنراتور اشعه ایکس | |
| ولتاژ لوله | 160 کیلو ولت |
| قدرت | 480 وات |
| اندازه کانونی | 0.5 میلی متر |
| ردیاب (FPD) | |
| منطقه تصویر | 17 "× 17" |
| ماتریس پیکسل | 3072 × 3072 |
| ارتفاع پیکسل | 139μm |
| نرخ فریم | 0.5fps (1 × 1) 1.5 fps (2 × 2) |
| عملکرد نرم افزار | |
| پردازش تصویر | تنظیم روشنایی و کنتراست ؛چیدن قاب ها ، عرض پنجره و تنظیم سطح.افزایش تصویر ، فیلتر کردن ، شارپ کردن ، معکوس کردن ، اندازه گیری حباب و اندازه گیری ؛ افزایش ، بزرگنمایی ، بزرگنمایی ، نمایش مقیاس بندی تصویر ، نمایش مختصات فعلی ماوس و مقادیر خاکستری |
| اندازه گیری تصویر | فاصله ، شعاع ، چند ضلعی ، اندازه گیری زاویه ؛فلش و برچسب متنپس از پردازش تصویر را ذخیره کنید |
| کنترل حرکت | تنظیم سرعت هر محور متحرک ؛برنامه نویسی CNC؛عملیات دستی |
| عملکرد اضافی | |
| control کنترل قابل برنامه ریزی CNC ، برای صرفه جویی در زمان تشخیص قسمت عمده قطعه کار | |
| mechanism نوع C بازوی پنج مکانیسم تشخیص ، بدون تشخیص زاویه مرده | |
| drive درایو موتور پله سروو ، عملکرد پایدار | |
| reg تنظیم کننده ولتاژ ، جداسازی ، فیلتر کردن ، اتصال به زمین و سایر عملکردهای محافظتی کامل هستند | |
| interface رابط کاربری ابر صنعتی ، داده ها و تصاویر را در آپلود زمان واقعی ، با قابلیت ردیابی و تجزیه و تحلیل داده های بزرگ (اختیاری) کنار بگذارید | |
| * مشخصات بدون اطلاع قبلی قابل تغییر است ، کلیه علائم تجاری متعلق به سازنده سیستم هستند. | |
راه حل های صنعتی ما دارای مزایای گسترده ای هستند
1. الگوریتم های تجزیه و تحلیل تصویری اختصاصی پیچیده ای که امکان تحقق سیستم های تشخیص خودکار قابل اعتماد عدم انطباق را فراهم می کند.
2. آمار ، اندازه گیری با کمک رایانه ، پس از تجزیه و تحلیل ، ایستگاه های کاری از راه دور ، بایگانی ، ادغام در شبکه مشتری و سیستم های مدیریت تولید.
3. طراحی مدولار ، طیف گسترده ای از لوازم جانبی و گزینه ها برای حداکثر انطباق با تولید و فرآیندهای تضمین کیفیت مشتری
4. انعطاف پذیری و طراحی جمع و جور ، تاسیسات صنعتی ما را می توان در بیشترین تولیدات زنجیره ای در ترکیب با کنترل اپراتور یا اتوماتیک قرار داد.
5- دوز تابش بسیار کم یک راه حل موثر برای اسکن قطعات مختلف خودرویی است که روی خط نوار نقاله آویزان بارگیری شده است.
ردیاب اشعه ایکس
انواع ردیاب اشعه ایکس دیجیتال: صفحه تخت
گزینه های درجه: استاندارد ، حق بیمه ،
اندازه ردیاب: تا 50 سانتی متر در 80 سانتی متر
عملکرد نرم افزار
پردازش تصویر: روشنایی و تنظیم کنتراست ؛چیدن قاب ها ، عرض پنجره و تنظیم سطح.تصویر
اندازه گیری افزایش ، فیلتر کردن ، شارپ کردن ، معکوس کردن ، تسکین و حباب ؛ بزرگنمایی ، بزرگنمایی ، بزرگنمایی ، نمایش مقیاس تصویر ،
مختصات فعلی ماوس و مقادیر خاکستری را نمایش دهید.
اندازه گیری تصویر: فاصله ، شعاع ، چند ضلعی ، اندازه گیری زاویه ؛فلش و برچسب متنپس از ذخیره تصویر
در حال پردازش؛
سایر موارد: صفحه چرخش دوربین را تنظیم کنید ؛ زمان نوردهی: ثابت ، نمایش تصویر پویا ، ذخیره ، نمایش فیلم ، ذخیره.
-
