سیستم بازرسی اشعه ایکس FPD 90KV برای تشخیص نقص PCBA Unicomp AX7900
خواص اساسی
محل مبدا:
چین
نام تجاری:
UNICOMP
گواهینامه:
CE, FDA
شماره مدل:
AX7900
املاک تجاری
حداقل مقدار سفارش:
1 مجموعه
قیمت:
can negotiate
شرایط پرداخت:
T/T، L/C
توانایی تامین:
300 ست در ماه
خلاصه محصول
سیستم بازرسی اشعه ایکس FPD 90KV برای تشخیص نقص PCBA کاربرد دستگاه اشعه ایکس AX7900: LED، SMT، BGA، CSP، فلیپ چیپ بازرسی. نیمه هادی، قطعات بسته بندی، صنعت باتری. قطعات الکترونیک، قطعات اتومبیل، صنعت فتوولتائیک. آلومينيوم ريزش، قالب گيري پلاستیک سرامیک، سایر صنایع ویژه مشخصات فنی AX7900 ماده تعریف مشخ...
جزئیات محصول
برجسته کردن:
سیستم بازرسی اشعه ایکس FPD 90KV
,دستگاه تشخیص عیب PCBA اشعه ایکس
,Unicomp AX7900 PCB اشعه ایکس
Name:
دستگاه بازرسی اشعه ایکس Unicomp
Application:
SMT، EMS، BGA، الکترونیک، CSP، LED، فلیپ تراشه، نیمه هادی
Tube Voltage:
90 کیلو ولت
Industry:
صنعت الکترونیک
Size:
1215(L)x1325(W)x1700(H)mm
X-Ray Leakage:
< 1uSv/h
Weight:
1240 کیلوگرم
Power Consumption:
0.8 کیلو وات
Software:
اندازه گیری خودکار حالت CNC
Operate System:
ویندوز 11 64 بیت
توضیحات محصول
سیستم بازرسی اشعه ایکس FPD 90KV برای تشخیص نقص PCBA
کاربرد دستگاه اشعه ایکس AX7900:
- LED، SMT، BGA، CSP، فلیپ چیپ بازرسی.
- نیمه هادی، قطعات بسته بندی، صنعت باتری.
- قطعات الکترونیک، قطعات اتومبیل، صنعت فتوولتائیک.
- آلومينيوم ريزش، قالب گيري پلاستیک
- سرامیک، سایر صنایع ویژه
مشخصات فنی AX7900
| ماده | تعریف | مشخصات |
| پارامترهای سیستم | اندازه | 1215 ((L) x1325 ((W) x1700 ((H) mm |
| وزن | 1240 کیلوگرم | |
| قدرت | 220AC/50Hz | |
| مصرف برق | 0.8kW | |
| لوله اشعه ایکس | نوع | بسته شده |
| حداکثر ولتاژ | 90kV | |
| حداکثر قدرت | 8W | |
| اندازه نقطه | 5μm | |
| سیستم اشعه ایکس | تقویت کننده | FPD |
| مانیتور | ۲۴-LCD | |
| بزرگنمایی سیستم | 52X | |
| منطقه ی تشخیص | حداکثر اندازه بارگیری | ۶۰۰ میلی متر × ۵۲۰ میلی متر |
| حداکثر.منطقه بازرسی | 505mm x 440mm | |
| نشت اشعه ایکس | <1μSv/h | |
توضیحات دستگاه اشعه ایکس AX7900:
لوله اشعه ایکس 90KV 5μm، آشکارساز FPD. ایستگاه کاری چند عملکردی، استاندارد حرکت چند محور XY با حرکت خم ± 60 ° (اختیاری).حرکت محور Z برای لوله اشعه ایکس و FPD برای افزایش / کاهش بزرگنمایی / FOV. سیستم موقعیت گذاری نقطه هدف مناسب. سیستم پردازش تصویر چند وظیفایی DXI با برنامه ریزی XY برای روال های متعدد بازرسی تصویر.حداکثر ناحیه بارگیری 600mm x 520mm ، حداکثر ناحیه تشخیص 505 x 440mm، با بزرگنمایی هندسی 52X.
ویژگی های دستگاه اشعه ایکس AX7900:
- لوله اشعه ایکس 90KV 5μm، شناسه FPD.
- ایستگاه کاری چند عملکردی، حرکت چند محور X-Y. حرکت ±60° "Arc" ((اختیاری).
- کنترل حرکت شامل حرکت میز X/Y به علاوه حرکت لوله و آشکارگر محور Z، حرکت خم ±60° (اختیاری) است.
- سیستم پردازش تصویر DXI چند کارکرده
- عملکرد برنامه نویسی X/Y برای روال های متعدد بازرسی تصویر
- حداکثر ناحیه بارگیری 600mm x 520mm ، حداکثر ناحیه تشخیص 505 x 440mm، با بزرگنمایی هندسی 52X.
- اندازه گیری اتوماتیک فضای خالی BGA و تولید گزارش.

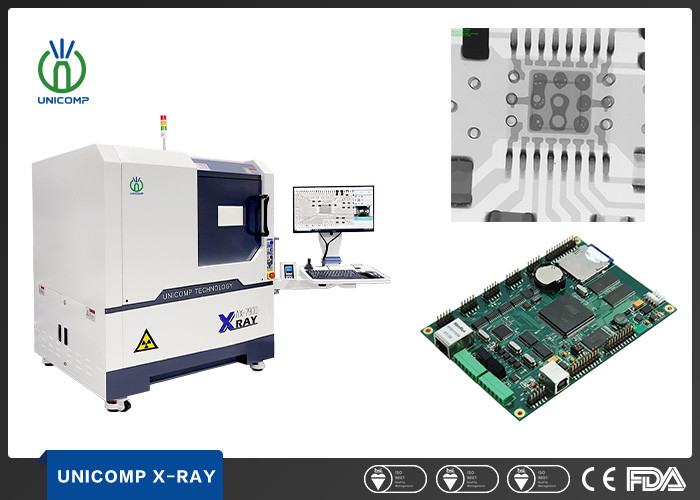

تصاویری از دستگاه اشعه ایکس IC AX7900:
