کنترل دقیق دستگاه اشعه ایکس الکترونیک برنامه نویسی CNC برای تشخیص نقص های چیپست
خواص اساسی
محل مبدا:
چین
نام تجاری:
UNICOMP
گواهینامه:
CE, FDA
شماره مدل:
AX7900
املاک تجاری
حداقل مقدار سفارش:
1SET
قیمت:
can negotiate
شرایط پرداخت:
T/T، L/C
توانایی تامین:
300 ست در ماه
خلاصه محصول
تشخیص کیفیت دسته سیم AX7900 Electronics Unicomp X Ray Equipment توضیحات دستگاه IC X-Ray AX7900: لوله اشعه ایکس 90KV 5μm، آشکارساز FPD. ایستگاه کاری چند منظوره، استاندارد حرکت چند محوری XY با حرکت شیب ± 60 درجه (گزینه). حرکت محور Z برای لوله اشعه ایکس و FPD برای افزایش/کاهش بزرگنمایی/FOV. سیستم موقعی...
جزئیات محصول
برجسته کردن:
دستگاه کنترل دقیق الکترونیک اشعه ایکس
,ماشین برنامه نویسی الکترونیک ایکس ری
,دستگاه اشعه ایکس الکترونیک برای تراشه
Name:
تجهیزات بازرسی اشعه ایکس Unicomp
Application:
SMT، EMS، BGA، الکترونیک، CSP، LED، فلیپ تراشه، نیمه هادی
Tube Voltage:
80KV/90KV
Industry:
صنعت الکترونیک
Size:
1215(L)x1325(W)x1700(H)mm
X-Ray Leakage:
< 1uSv/h
Weight:
1240 کیلوگرم
Power Consumption:
0.8 کیلو وات
توضیحات محصول

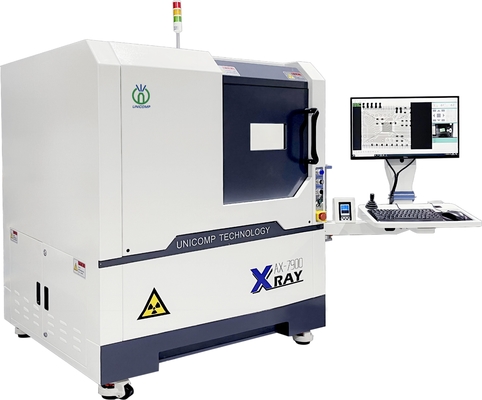

تشخیص کیفیت دسته سیم AX7900 Electronics Unicomp X Ray Equipment
توضیحات دستگاه IC X-Ray AX7900:
لوله اشعه ایکس 90KV 5μm، آشکارساز FPD. ایستگاه کاری چند منظوره، استاندارد حرکت چند محوری XY با حرکت شیب ± 60 درجه (گزینه). حرکت محور Z برای لوله اشعه ایکس و FPD برای افزایش/کاهش بزرگنمایی/FOV. سیستم موقعیت یابی نقطه هدف مناسب. سیستم پردازش تصویر چند منظوره DXI با برنامه نویسی XY برای روتین های بازرسی چند تصویر. حداکثر منطقه بارگیری 600mm x 520mm، حداکثر. منطقه تشخیص 505 x 440mm، با بزرگنمایی هندسی ~ 52X.
کاربرد دستگاه IC Xray AX7900:
- LED، SMT، BGA، CSP، بازرسی تراشه فلیپ.
- نیمه هادی، قطعات بسته بندی، صنعت باتری.
- قطعات الکترونیکی، قطعات خودرو، صنعت فتوولتائیک.
- ریخته گری آلومینیوم، قالب گیری پلاستیک.
- سرامیک، سایر صنایع ویژه
ویژگی های دستگاه IC Xray AX7900:
- لوله اشعه ایکس 90KV 5μm، آشکارساز FPD.
- ایستگاه کاری چند منظوره، حرکت چند محوری XY. ±60 درجه حرکت "قوس" (گزینه).
- کنترل‌های حرکتی شامل حرکت جدول X/Y به‌علاوه لوله محور Z و حرکت آشکارساز، حرکت شیب ± 60 درجه (گزینه).
- سیستم پردازش تصویر چند منظوره DXI.
- عملکرد برنامه نویسی X/Y برای روال های بازرسی چند تصویر
- حداکثر منطقه بارگیری 600mm x 520mm، حداکثر. منطقه تشخیص 505 x 440mm، با بزرگنمایی هندسی ~ 52X.
- اندازه گیری خودکار BGA void/منطقه به اضافه تولید گزارش.
مشخصات فنی AX7900
| مورد | تعریف | مشخصات |
| پارامترهای سیستم | اندازه | 1215(L)x1325(W)x1700(H)mm |
| وزن | 1240 کیلوگرم | |
| قدرت | 220AC/50Hz | |
| مصرف برق | 0.8 کیلو وات | |
| لوله اشعه ایکس | تایپ کنید | بسته شد |
| حداکثر ولتاژ | 90 کیلو ولت | |
| حداکثر قدرت | 8 وات | |
| اندازه نقطه | 5 میکرومتر | |
| سیستم اشعه ایکس | تشدید کننده | FPD |
| نظارت کنید | 24 اینچ ال سی دی | |
| بزرگنمایی هندسی | 52X | |
| منطقه تشخیص | حداکثر اندازه در حال بارگذاری | 600mm x 520mm |
| حداکثر منطقه بازرسی | 505mm x 440mm | |
| نشت اشعه ایکس | <1μSv/h | |

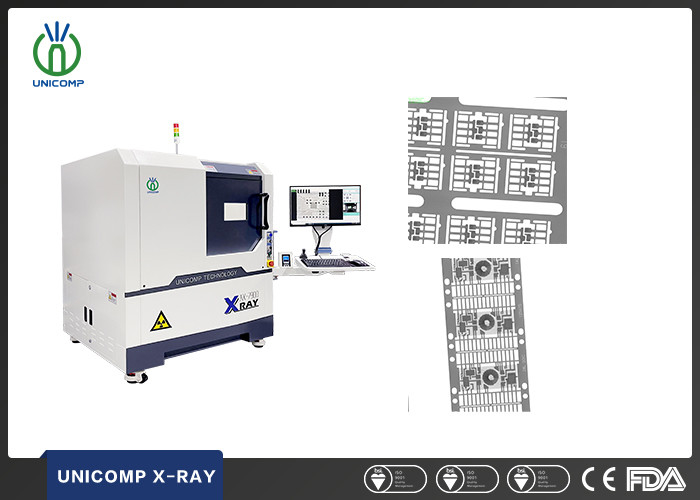

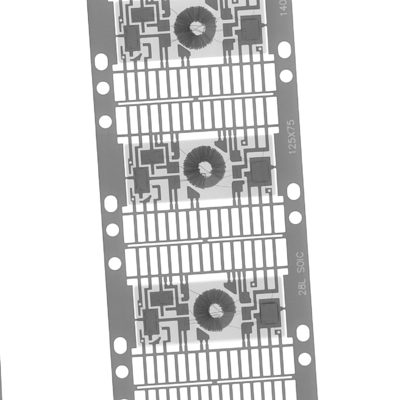

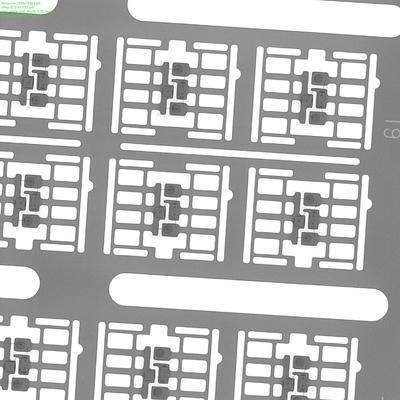

تصاویر بازرسی دستگاه آی سی اشعه ایکس AX7900:
