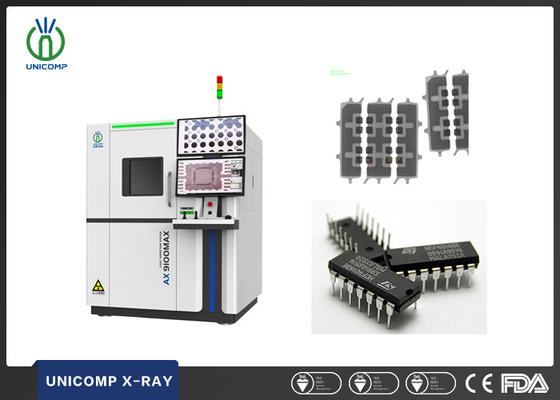

دستگاه اشعه ایکس PCB با بزرگنمایی بالا Unicomp AX9100MAX برای بررسی سیم های اتصال قطعات الکترونیک IC
خواص اساسی
محل مبدا:
چین
نام تجاری:
UNICOMP
گواهینامه:
CE, FDA
شماره مدل:
AX9100max
املاک تجاری
حداقل مقدار سفارش:
1 مجموعه
قیمت:
can negotiate
شرایط پرداخت:
L/C، T/T
توانایی تامین:
100 مجموعه در ماه
خلاصه محصول
به طور گسترده ای برای BGA ، CSP ، Flip Chip ، LED ، فیوز ، دیود ، PCB ، نیمه هادی ، صنعت باتری ، ریخته گری فلز کوچک ، ماژول اتصال الکترونیکی ، کابل ها ، صنعت فتوولتائیک و غیره استفاده می شود. زمینه های کاربرد کارکردها و ویژگی ها تصویر بازرسی خلاصه سیستم اثر پا 1455 ((W) × 1760 ((D) × 1945 ((H) mm وز...
جزئیات محصول
برجسته کردن:
دستگاه اشعه ایکس بزرگ,قطعات الکترونیک IC دستگاه اشعه ایکس,دستگاه اشعه ایکس برای بازرسی سیم بسته بندی
,Electronics IC Components X-Ray Machine
,Bonding Wire Inspection X-Ray Machine
X-Ray Tube Type:
نوع مهر و موم شده
Voltage:
0 ~ 130 کیلو ولت (قابل تنظیم
Pixel Size:
84μm
Pixel:
1536*1536
Footprint:
1455 (W) × 1760 (د) × 1945 (ساعت) میلی متر
توضیحات محصول
به طور گسترده ای برای BGA ، CSP ، Flip Chip ، LED ، فیوز ، دیود ، PCB ، نیمه هادی ، صنعت باتری ، ریخته گری فلز کوچک ، ماژول اتصال الکترونیکی ، کابل ها ، صنعت فتوولتائیک و غیره استفاده می شود.
-
زمینه های کاربرد
-
کارکردها و ویژگی ها
-
تصویر بازرسی
| خلاصه سیستم | |
| اثر پا | 1455 ((W) × 1760 ((D) × 1945 ((H) mm |
| وزن ماشین | ۲۴۰۰ کیلوگرم |
| منبع برق |
AC 110 ~ 220V، 50/60Hz
|
| ابعاد بسته بندی | 1710 ((W) × 1950 ((D) × 1875 ((H) mm |
| وزن بسته بندی | ۲۶۰۰ کیلوگرم |
| مصرف برق | ۴ کیلو وات |
| لوله اشعه ایکس | |
| نوع لوله | نوع مهر و موم |
| حداکثر قدرت تولید | ۶۵ وات |
| ولتاژ | 0~130kV (قابل تنظیم) |
| اندازه نقطه فوکوس | ≤7μm |
| سیستم تصویربرداری | |
| دتکتور | FPD با وضوح بالا |
| اندازه پیکسل | 84μm |
| منطقه شناسایی موثر | ۱۲۹*۱۲۹ میلی متر |
| نرخ فریم | 20FPS |
| پیکسل | 1536*1536 |
| بزرگنمایی سیستم | 1600X |
| نرم افزار | |
| با یک کلیک، زوم در و خارج | ناوبری سریع و خودکار از منطقه ROI |
| نقطه ثابت در هنگام شیب FPD | جدول به طور خودکار در حالی که محور به طور جداگانه خم |
| الگوریتم های بازسازی تصویر با وضوح فوق العاده | به طور هوشمندانه شفافیت تصویر را با یک کلیک بهبود ببخشید |
| مقایسه خودکار تصاویر | به طور هوشمندانه با یک کلیک کنتراست کلی تصویر را تنظیم کنید |
| انواع الگوریتم های پردازش فیلتر | عملکردهای تیز کردن، ارتقاء، تغییر رنگ و پیش پردازش تصویر |
| سیستم کنترل حرکت | |
| روش کنترل حرکت | جوی استیک دوگانه، صفحه کلید و ماوس |
| حداکثر اندازه بارگیری | Ф620mm |
| حداکثر اندازه بازرسی | ۶۰۰*۴۵۰ میلی متر |
| بازرسی خم | حداکثر 60 درجه(انبوه و آشکارگر) |
| مرحله هدف | چرخش افقی 360° |
| کامپیوترهای صنعتی | |
| مانيتور ((دوگانه)) | صفحه نمایش HD 4K |
| سیستم عامل | ویندوز 10 64 بیت |
| هارد دیسک | 1TB |
| رم | 16G |
| مدل پردازنده | پردازنده Intel i7 |
| ویژگی های دیگر | |
| در باز شده | دستي |
| عملیات ایمنی | قفل الکترومغناطیسی، چراغ هشدار و مانیتور خروجی تشعشعات در زمان واقعی |
| مدیریت مقامات | سیستم مدیریت دسترسی اثر انگشت و پشتیبانی از دسترسی به رمز عبور |
| ایمنی اشعه ایکس | <1μSv/h (تمام استانداردهای بین المللی را برآورده می کند) |
* مشخصات بدون اطلاع قابل تغییر است. تمام علامت های تجاری مالک سازنده سیستم هستند.
-
