تجهیزات معاینه اشعه ایکس لوله مهر شده برای PCBA ولتاژ تنظیم شده 0-90kV
خواص اساسی
محل مبدا:
چین
نام تجاری:
Unicomp
گواهینامه:
CE, FDA
شماره مدل:
AX8200MAX
املاک تجاری
حداقل مقدار سفارش:
1 عدد
قیمت:
can negotiate
شرایط پرداخت:
T/T، L/C
توانایی تامین:
300 عدد در ماه
خلاصه محصول
تجهیزات بازرسی اشعه ایکس برای PCBA Sتخصیصازدستگاه اشعه ایکس SMT خلاصه سیستم اثر پا 1280 ((W) × 1500 ((D) × 1705 ((H) mm وزن ماشین ۱۴۰۰ کیلوگرم منبع برق AC 110 ~ 220V، 50/60Hz اندازه بسته بندی پلائیوود 175 ((W) × 155 ((D) × 200 ((H) سانتی متر وزن بسته بندی 1500 کیلو مصرف برق 1.0 کیلو وات لوله اشعه ای...
جزئیات محصول
برجسته کردن:
تجهیزات بازرسی اشعه ایکس لوله های مهر و موم شده,تجهیزات بازرسی اشعه ایکس PCBA,تجهیزات بازرسی اشعه ایکس قابل تنظیم
,PCBA X-Ray Inspection Equipment
,Adjustable X-Ray Inspection Equipment
Tube Voltage:
0 ~ 90 کیلو ولت (قابل تنظیم)
Tube Type:
مهر و موم شده
Focus Spot Size:
5 میکرومتر
Detector:
آشکارساز صفحه تخت (FPD)
Packing Weight:
1500 کیلوگرم
توضیحات محصول
تجهیزات بازرسی اشعه ایکس برای PCBA
Sتخصیصازدستگاه اشعه ایکس SMT
| خلاصه سیستم | |
| اثر پا | 1280 ((W) × 1500 ((D) × 1705 ((H) mm |
| وزن ماشین | ۱۴۰۰ کیلوگرم |
| منبع برق | AC 110 ~ 220V، 50/60Hz |
| اندازه بسته بندی پلائیوود | 175 ((W) × 155 ((D) × 200 ((H) سانتی متر |
| وزن بسته بندی | 1500 کیلو |
| مصرف برق | 1.0 کیلو وات |
| لوله اشعه ایکس | |
| نوع لوله | مهر و موم |
| حداکثر قدرت | 8W |
| ولتاژ | 0 ~ 90kV (قابل تنظیم) |
| اندازه نقطه فوکوس | 5μm |
| سیستم تصویربرداری | |
| دتکتور | آشکارساز صفحه ی مسطح (FPD) |
| اندازه پیکسل | 85μm |
| منطقه شناسایی موثر | 130*130 میلی متر |
| نرخ فریم | 20FPS |
| پیکسل ماتریس | 1536*1536 |
| بزرگنمایی سیستم | 600X |
| نرم افزار | |
| اندازه گیری خودکار | BGA Soldering Voids داده های اندازه گیری خودکار و پشتیبانی / خروجی گرافیکی |
| ابزار اندازه گیری چندگانه | پشتیبانی از اندازه گیری فاصله، زاویه، قطر، چند ضلعی، سرعت پر شدن PTH و غیره |
| حالت CNC | بازرسی قابل برنامه ریزی CNC، کار آسان و کاربر دوستانه |
| نمایش در زمان واقعی | نمایش داده های کاری ولتاژ، جریان، زاویه، تاریخ و غیره در زمان واقعی |
| ناوبری | سیستم موقعیت مکانی نقطه هدف مناسب |
| سیستم کنترل حرکت | |
| کنترل حرکت | جویستیک، صفحه کلید، ماوس و پنل لمسی |
| حداکثر، منطقه بارگیری/وزن | 610*610mm / 10kg |
| حداکثر، منطقه بازرسی | ۵۵۰*۵۵۰ میلی متر |
| دیدگاه های شیب دار | حداکثر 60 درجه |
| دستکاری کننده | 6- محور با X / Y / Z1 / Z2 / T1 / T2 |
| کامپیوترهای صنعتی | |
| مانیتور | صفحه نمایش LCD لمسی 24 ′′ FHD |
| سیستم عامل | ویندوز 10 64 بیت |
| هارد دیسک | 1TB |
| رم | 8GB |
| مدل پردازنده | پردازنده Intel i7 |
| ویژگی های دیگر | |
| در باز شده | حرکت برقی |
| ایمنی اشعه ایکس | <1μSv/h (تمام استانداردهای بین المللی را برآورده می کند) |
| مدیریت مقامات | سیستم مدیریت دسترسی اثر انگشت و پشتیبانی از رمز عبور |
| عملیات ایمنی | قفل الکترومغناطیسی، چراغ هشدار و مانیتور خروجی تشعشعات در زمان واقعی |
| *مشخصات بدون اطلاع قابل تغییر است، تمام علامت های تجاری مالک سازنده سیستم هستند. | |
زمینه های کاربرد دستگاه اشعه ایکس
به طور گسترده ای برای BGA ، CSP ، Flip Chip ، LED ، فیوز ، دیود ، PCB ، نیمه هادی ، صنعت باتری ، ریخته گری فلز کوچک ، الکترونیک استفاده می شود
ماژول های اتصال، کابل ها، اجزای هوافضا، صنعت فتوولتائیک و غیره
عملکرد و ویژگی های دستگاه اشعه ایکس

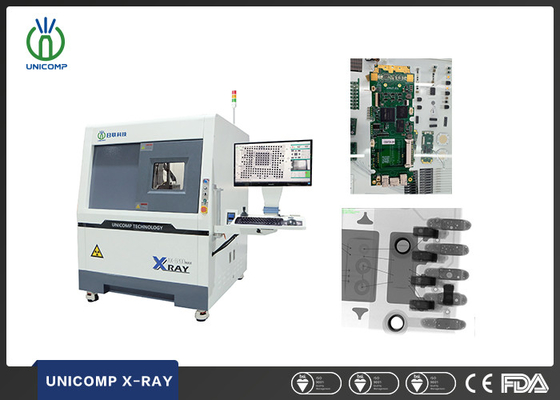

تصاویری از دستگاه اشعه ایکس SMT
